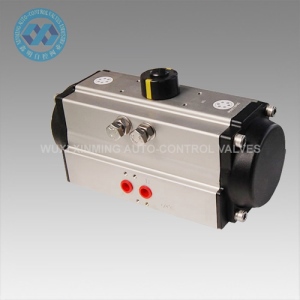

单作用气动执行器是一种双活塞齿条与齿轮转动结构的气动执行机构。活塞式行程长,适用于要求有较大推力的场合,不但可以直接带动阀杆,而且可以和蜗轮蜗杆等配合使用。
可选装智能阀门定位器、电磁阀、回讯器限位开关、手轮机构、空气过滤减压阀等。结构简单、输出推力大、动作平稳可靠、安全防爆等优点,在化工、炼油等对安全要求较高的生产过程中有着广泛的应用。应用范围:球阀、蝶阀等。
单作用气动执行器性能特点:
1. 指示器:指示器符合VID/VIE3845 NAM UR标准,便于安装限位开关、定位器等附件。
2. 输出轴:镀镍合金钢一体式锻压输出轴的设计符合NAMUR、ISO5211. DIN3337标准。特殊标准可根据客户要求去定制。
3. 缸体:由优质铝合金挤压成形,表面进行硬质阳极氧化处理、特氟龙涂层。
4. 端盖:铝合金压铸,表面阳极硬化处理、金属聚酯涂层。
5. 活塞:采用铸铝硬质氧化处理
6. 调节螺栓:两个独立行程调节螺栓可以方便精确的在±5。以内调整阀门的开合角度。
7. 弹簧:采用优质弹簧钢,预压装配。能方便的拆卸或改变弹簧数量满足不同的力矩输出范围。
8. 活塞环:采用低摩擦、长寿命复合材料,维修更换方便。
9. 密封:常温下使用丁月青橡胶,高温和低温工况下,根据客户要求使用特殊的密封。
