三段式气动执行器的介绍说明

2022-11-04   无锡鑫明自控阀业有限公司

三段式气动执行器是一种利用气压驱动阀门开启、关闭或调节的执行机构。它也称为气动执行器或气动装置,但通常称为气动头。有时气动执行机构配有一些辅助装置。常用阀门定位器和手轮机构。阀门定位器的功能是利用反馈原理提高执行机构的性能,使执行机构能够根据控制器的控制信号实现精确定位。手轮机构的功能是在控制系统断电、燃气停止、控制器无输出或执行器故障时,直接操作控制阀以维持正常生产。三段式气动执行器当压缩空气从a管的喷嘴进入气动执行机构时,气体推动双活塞向两端(气缸盖端)直线移动。活塞上的齿条驱动转轴上的齿轮逆时针旋转90度,阀门打开。此时,气动执行机构阀门两端的气体通过喷嘴B排出。相反,当压缩空气从喷嘴B进入气动执行机构两端时,气体推动双塞在中间直线移动,活塞上的齿条带动转轴上的齿轮顺时针旋转90度,阀门关闭。此时,气动执行器中间的气体通过喷嘴排出。以上是标准传动原理。根据用户要求,气动执行机构的安装可采用与标准型相反的传动原理,即选择右轴顺时针转动打开阀门,逆时针转动关闭阀门。单作用(弹簧复位)气动执行器喷嘴a为进气口,喷嘴B为排气口(喷嘴B应配备消音器)。喷嘴a的入口是一个打开的阀门。当空气被切断时,阀门由弹簧力关闭。

三段式气动执行器的调节机构类型和结构基本相同,主要是因为执行机构不同。因此,气动执行机构的介绍分为两部分:执行机构和控制阀。气动执行机构由执行机构和控制阀组成。根据控制信号的大小,产生相应的推力推动控制阀动作。调节阀是气动执行机构的调节部分。在执行机构的推力下,控制阀产生一定的位移或角度,直接调节流体流量。

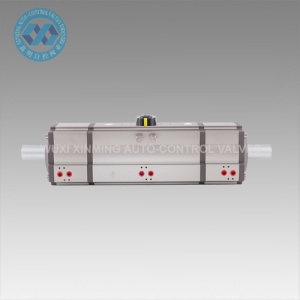

三段式气动执行器
