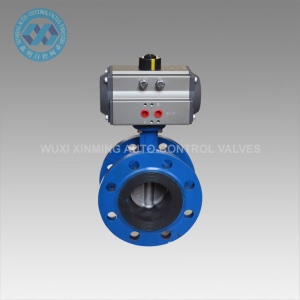

气动蝶阀由气动执行机构和蝶阀组成。气动蝶阀采用与阀门一起旋转的圆形蝶板作为启闭特性，实现启闭动作。气动阀主要用作切断阀，也可设计为具有调节或分段阀和调节功能。目前，蝶阀越来越多地应用于低压大中型管道中。
1、 气动蝶阀的工作原理：蝶阀的蝶板安装在管道直径方向。在蝶阀阀体的圆柱形通道中，盘形蝶板绕轴线旋转，旋转角度在0°-90°之间。当旋转到90°时，阀门完全打开。蝶阀具有结构简单、体积小、重量轻的优点。它只由几个部分组成。此外，旋转90°可快速打开和关闭，操作简单。同时，该阀具有良好的流体控制特性。当蝶阀处于全开位置时，介质流经阀体时，蝶板的厚度是唯一的阻力。因此，通过阀门产生的压降非常小，因此具有良好的流量控制特性。蝶阀有两种密封类型：弹性密封和金属密封。对于弹性密封阀，密封圈可以嵌入阀体上，也可以附着在蝶板的外围。
2、 气动蝶阀的维护和调试
1.电磁阀和消音器的检查和维护，每6个月对电磁阀进行一次检查和维护，主要检查电磁阀是否被污垢堵塞，阀芯是否自由移动，消声器是否被污垢堵塞且通畅。气源是否清洁、无湿气。
2.气缸检查和维护计划。平时清洁汽缸表面，在汽缸转轴的卡圈处加油。每6个月定期打开气缸端盖，检查气缸内是否有杂物、水分及润滑脂的状态。如果润滑脂缺失或干燥，在添加润滑脂之前，应将气缸拆下进行全面维护和清洁。
3.阀体检查：每6个月检查阀体外观是否良好，安装法兰是否泄漏。如果方便，检查阀体密封是否良好，无磨损，阀板是否动作灵活，阀门是否被异物卡住。
4.缸体拆装方法及注意事项：首先从阀体上拆下气缸。首先拆下气缸两端的盖。拆卸活塞时，一定要注意活塞齿条的方向，然后用外力顺时针转动气缸轴，使活塞运行到最外侧，然后慢慢地给阀门关闭孔通风，用气压轻轻地弹出活塞，但这种方法必须注意慢慢通风，否则活塞会突然弹出，这有点危险！然后拆下气缸轴上的卡圈，可以从另一端取出气缸轴。然后，可以清洁和润滑每个部件。需要润滑的零件有：气缸内壁和活塞密封圈、齿条和挡圈，以及齿轮轴和密封圈。添加润滑脂后，应按与拆卸和零件相反的顺序安装。安装后，应按与拆卸和零件相反的顺序进行安装。注意齿轮齿条的位置。必须确保当阀门打开时，即当活塞缩回至最内侧位置时，齿轮轴的上端槽与缸体平行。当阀门关闭时，即当活塞延伸至最外侧位置时，齿轮轴的上端槽垂直于缸体。
