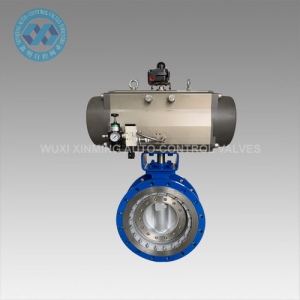

气动蝶阀是工业自动化控制领域的重要执行元件。气动蝶阀由角行程电动执行机构(0~90°部分旋转)和蝶阀通过机械连接组成。安装调试后。该气动蝶阀具有结构简单、体积小、重量轻、材料消耗低、安装尺寸小、切换快、90°往复旋转、驱动扭矩小的特点。用于切断、连接和调整管道中的介质,具有良好的流体控制特性和封闭密封性能。
气动蝶阀的安装和维护:
1.安装时,阀盘应停止在关闭位置。
2.开启位置根据蝶板旋转角度确定。
3.对于带旁通阀的蝶阀,应先打开旁通阀,然后再打开。
4.安装应按照制造商的安装说明进行。重瓣蝶阀应设置坚固的基础。
气动蝶阀的阀杆为通杆结构。经调质处理后,具有良好的综合力学性能、耐腐蚀性和耐划伤性。当气动蝶阀开启和关闭时,阀杆只旋转,不进行提升操作。阀杆填料不易损坏,密封可靠。它与蝶板的锥形销固定,延伸端的设计是为了防止阀杆与蝶板的连接意外断裂时阀杆爆裂。
