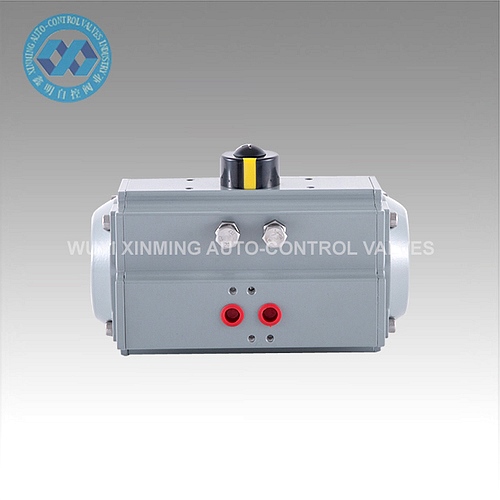

1.双作用气动执行器的额定输出力或扭矩应符合GB/t12222和GB/t12223的规定。顶部的薄膜致动器。
2.在空载条件下,将表2规定的气压输入气缸,其动作应平稳,无卡阻和爬行现象。
3.在0.6MPa的气压下,气动装置在开启和关闭方向上的输出扭矩或推力应不小于气动装置标签上标注的值,动作应灵活,各部位不允许有永久变形等异常。
4.在最大工作压力下进行密封试验时,各背压侧泄漏的空气量不允许超过(3+0.15d)cm3/min(标准状态);端盖和输出轴泄漏的空气量不得超过(3+0.15d)cm3/min。
5.强度试验应在最大工作压力的1.5倍下进行。保持试验压力3min后,缸体端盖和静密封处应无泄漏和结构变形。
6.动作寿命次数:气动装置模拟气动阀的动作。在保持两个方向的输出扭矩或推力能力的情况下,开闭操作次数不少于50000次(一次开闭循环)。
7.对于带有缓冲机构的气动装置,当活塞移动到行程末端时,不允许冲击。
8.铸造汽缸的端盖、端法兰和箱体应无划痕、切口、气孔、毛刺等。
9.气动装置外表面的油漆层或化学处理层应平整、光滑、颜色均匀,无油污、压痕等机械损伤。
